TILO专业摄像头测试灯箱VC-118-S,LED光源箱

发布时间:2018-06-06 点击量:515
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱
  • TILO专业摄像头测试灯箱VC-118-S,LED光源箱

  1、产品简介

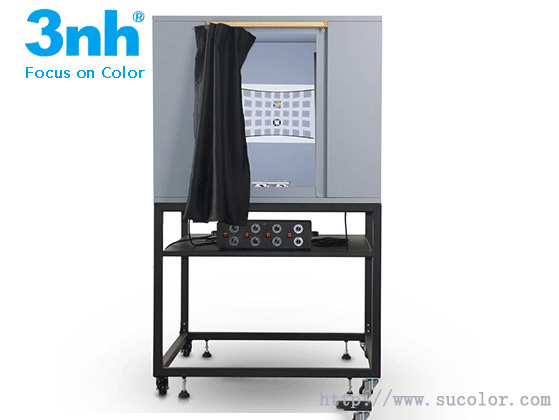

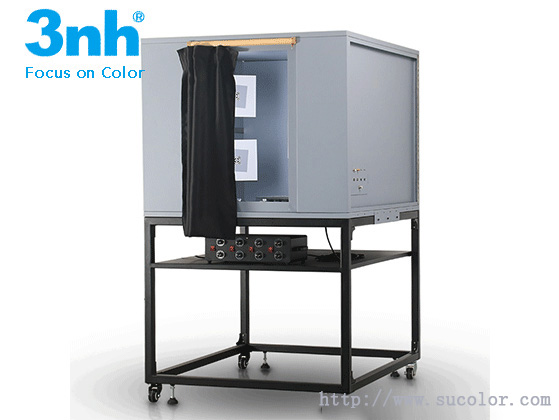

  VC-118-S型摄像头测试灯箱是深圳三恩时科技有限公司最新研制的摄像头测试专用灯箱。本产品可以在使用同一张图卡的情况下测试不同视场角的摄像头。内置移动滑台,可轻松前后移动摄像头。灯箱内配置高显指、无频闪、长寿命、色温稳定的LED光源,用户可根据不同情况前后移动和左右旋转光源灯板,得到更加均匀的光照环境。

  2、功能介绍

  1.箱体表面颜色为中性灰色。

  2.箱体的窗口处安装黑色布帘遮盖,开启关闭方便。在工作时关闭布帘保证内部工作环境不受外部影响。

  3.箱体内部中间安装有摄像头移动平台,平台下安装两根带锁直线滑轨,平台可前后移动,也可移动到某一位置锁紧滑轨固定。

  移动平台左右两边各安装一个高显指、标准色温、无频闪的LED光源,光源照度可调。LED光源灯板下安装两根带锁直线滑轨,可前后移动,移动到在某一位置锁紧滑轨固定。松开灯座上的蝶形手拧螺母,LED光源灯板可旋转调节角度,使光源照到灯箱背板的光更加均匀,确定好角度后拧紧蝶形螺母固定位置。

  3、产品规格

  1.外形尺寸:长1150mm*宽1045*高1728mm。

  2.箱体内尺寸:长1106mm*宽1001mm*高800mm。箱体窗口尺寸:宽447mm*高700mm

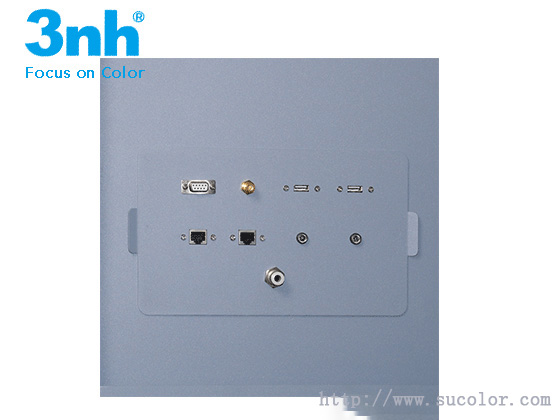

  3.接插件安装板尺寸:250mm*150mm。

  接插件安装板上标配安装:RS232接头1个、AV座1个、USB接头2个、网线座2个、DC座2个、气管快速接头PM06接头1个。

  4.光源控制盒尺寸:508mm*248mm*131mm。

  5.使用环境:0-40℃,相对湿度85%以下(非冷凝)。

  6.输入电压:AC22OV,50/60Hz,消耗功率160W。

  7.净重:130kg。

  4、使用方式

  1.将左、右两个LED光源灯板的电源连接线缆接入光源控制盒的LED电源连接线插头1和LED电源连接线插头2,连接线缆不分左右。

  2.将220V电源线接入光源控制盒插座。

  3.打开1路光源电源开关,旋转1路光源调光旋钮,控制左、右两边灯板中的1路LED光源的亮度,顺时针方向旋转光源由暗逐渐变亮,逆时针方向旋转光源由亮逐渐变亮。调光旋钮分为两级控制,先扭调光旋钮1,再扭调光旋钮2。同样方法控制其他3路LED光源。

  3nh摄像头广角鱼眼图像测试光源箱VC-118-S说明

  5、光源设置

色温T 显色指数Ra
7500K±200K >91
6500K±200K >94
5000K±200K >95
3000K±200K >95
2800K±200K >95

  6、装箱清单

装箱物品 数量
箱体 1套
光源灯板* 1套
工作平台 1套
光源控制盒 1个
光源连接线缆 2根
支架 1套
电源 1根
使用说明书 1本

  7、注意事项

  1.注意使用合适的电源,在使用前查看灯箱背面的电源标签。

  2.放置时应确保每个灯箱之间或灯箱与墙壁之间的最小间距20cm。确保灯箱与易燃和可燃物之间保留安全距离。

  3.灯箱不能再有爆炸性危险的环境空间内使用。

  4.注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置,应保持周围环境的干燥。

  5.可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍,禁用化学溶剂擦拭和用硬物刮擦。

  6.对灯箱进行维护保养及更换光源时,应切断主电源。

  *光源灯板数量可根据用户需求追加订制,每套含两件灯板。

    8、选择我们的理由

  1、品质:19年专业生产经验,对色灯箱行业NO.1,全球万千客户信赖产品。

  2、价格:物美价廉,性价比之王。

  3、性能:国际品牌灯管,标准光源环境,通过国家计量认证。

  4、特点:配置欧美常用光源,色温准,显指高。光源随意切换,显示光源使用时间

  9、售后保障

  1、15天无理由退换货,一年内可补差价升级(够换新产品)。

  2、100%原装正品,三年保修,售后无忧。

  3、厂家直销。品牌直营

  4、客户中心为你提供8x12小时的客服时间全国客服电话18938632606

  可选购配件:光源扩散板 45度标准看台 备用灯管盒
