摄像头测试灯箱

FOV测试系统T-400-2Z

发布时间:2022-04-20 点击量:530
  • FOV测试系统T-400-2Z
  • FOV测试系统T-400-2Z
  • FOV测试系统T-400-2Z
  • FOV测试系统T-400-2Z
  • FOV测试系统T-400-2Z
  • FOV测试系统T-400-2Z

FOV测试系统T-400-2Z是本公司研发的新产品,为摄像镜头评价体系提供专业辅助测试,产品可通过编程自动运行特定动作,也可手动运行。

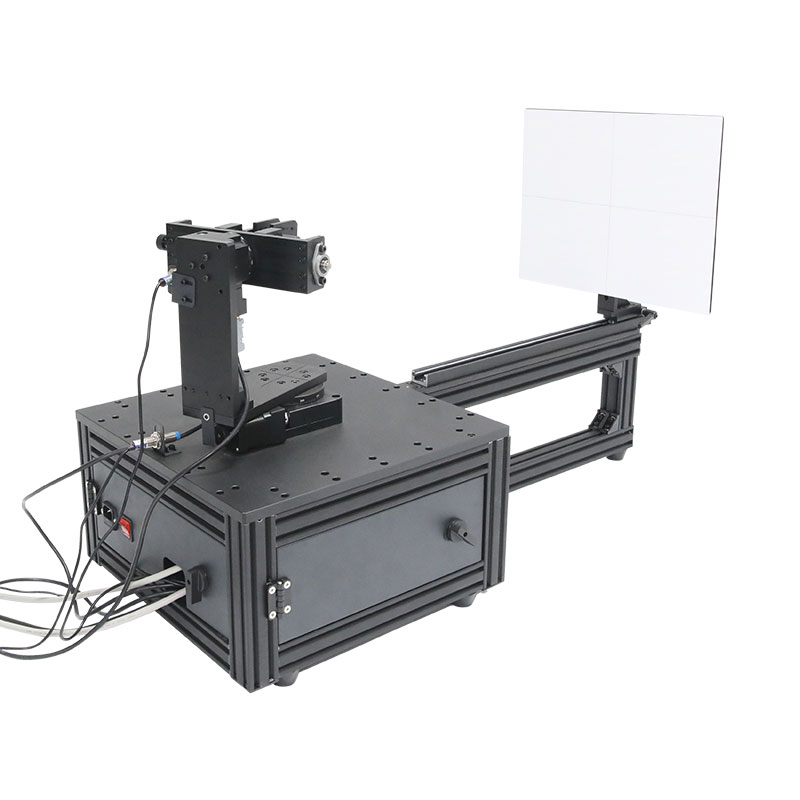

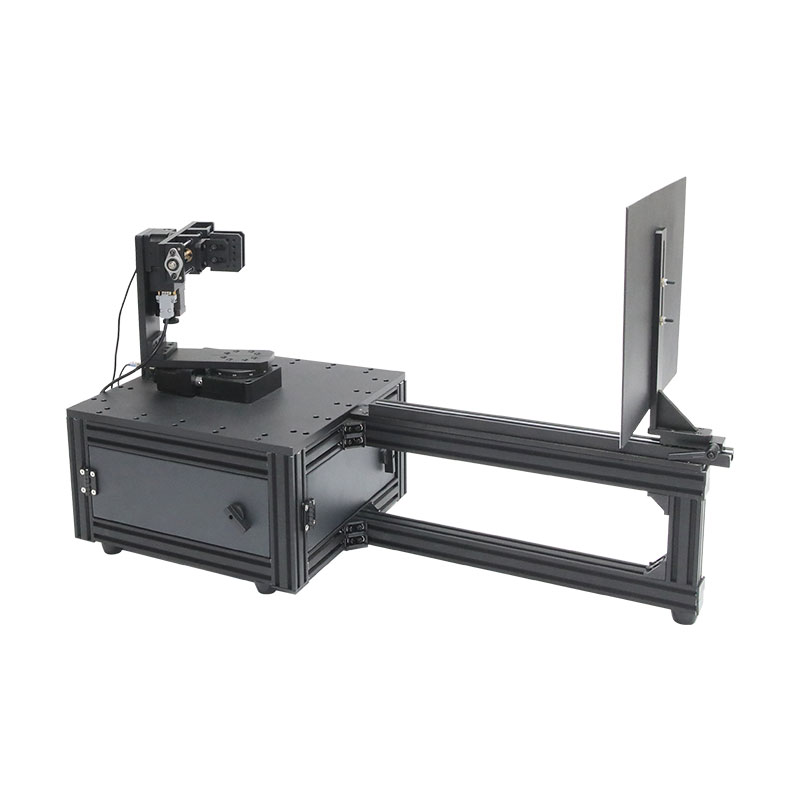

T-400-2Z主要由机箱底座、旋转电机、可调节镜头夹具、图卡挂板、手动控制盒等组成(如下图)

FOV测试系统组成


产品特点

1. 软件编程,可手动控制

2. 高精度旋转电机,重复定位精度0.005°

3. 速度、旋转角度可设定(软件设定)

4. 自定义零点,调节适合镜头最佳位置

5. 设置参数程序等皆可保存删除,操作方便

6. 镜头夹具可调节大小,兼容多种尺寸设备

7. 图卡挂板可吸附带磁吸图卡,可调节上下前后位置

8. 方便维护

产品尺寸

1. 整体外形尺寸:长900mm*宽400mm*高491mm。(不含图卡挂架)

2. 图卡挂板尺寸:长360mm*宽284mm;上下可调节50mm,前后可调节450mm。图卡板与夹具理论最近距离200mm

3. 夹具尺寸:长247mm*宽89mm*高60mm;夹具手动调节范围:0-120mm

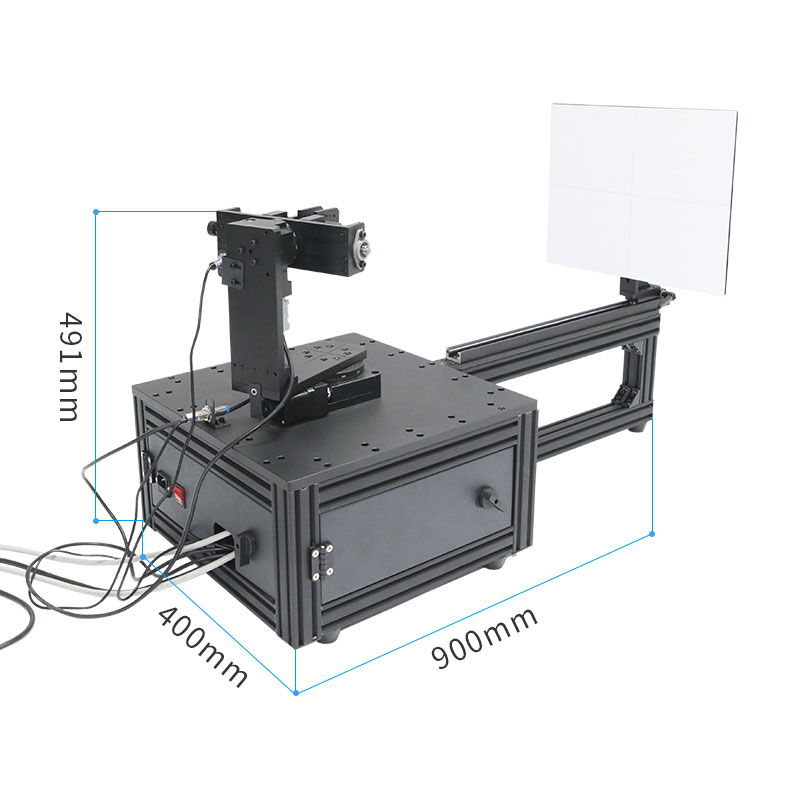

FOV测试系统T-400-2Z尺寸图
